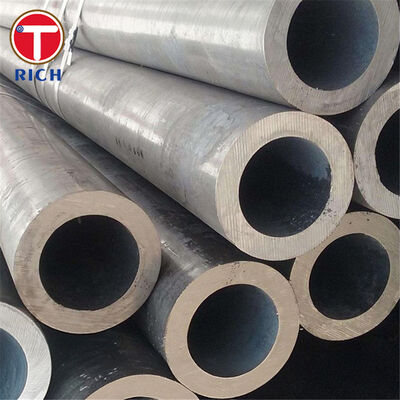

BS 3059-1 Warm afgewerkte naadloze buizen van koolstofstaal voor ketels (HFS 320)
Materiaal
BS 3059-1 ketelbuizen zijn warm afgewerkte naadloze koolstofstaalbuizen die zijn ontworpen voor ketel- en superverwarmingsdiensten waarbij betrouwbare drukprestaties, goede warmteoverdracht,en een consistente wandintegratie vereist zijnHet toepassingsgebied van BS 3059-1 geldt voor ruite buizen (naadloos of gelast) tot 127 mm OD en tot 12,5 mm wanddikte voor ketels en superverwarmers.
Een algemeen gebruikte naadloze aanduiding voor warm afgewerkt onder deze norm is HFS 320, een koolstofstaalbuis met een lage treksterkte die warm afgewerkt kan worden geleverd en, indien nodig,met normaliserende/subkritische gloeipraktijken om de gespecificeerde eigenschappen te bereiken.
Specificaties
-
Standard: BS 3059-1:1987 (status weergegeven als ingetrokken/niet actief in standaardcatalogi; nog steeds veel gebruikt voor oude projecten en vervangingen)
-
Klasse / aanduiding: HFS 320 (warm afgewerkt naadloos)
-
Productvorm: naadloze buis, warm afgewerkt (warm gewalst/warm afgewerkt)
-
Dimensionele reikwijdte (volgens BS 3059-1): OD ≤ 127 mm; WT ≤ 12,5 mm
-
Eind van de buizen: vlak eind (standaard), gespleten/gedrukt op aanvraag verkrijgbaar
-
Lange: SRL/DRL/vast gesneden lengtes beschikbaar; op aanvraag tot ~ 16 m
-
Leveringsvoorwaarde: Warm afgewerkt; normaliserende/subkritische glooiing kan worden toegepast indien gespecificeerd
-
Inspectiedocumenten: Molenproefcertificaat (EN 10204 3.1(bv. 3.2 of inspectie door derden)
Hoofdkenmerken
-
Echte naadloze structuur: het elimineert lasgerelateerde zwakke punten en verbetert de drukbetrouwbaarheid.
-
Stabiele mechanische prestaties voor boilercirculatie en superverwarmingsfuncties binnen het beoogde groottebereik van de norm.
-
Goed fabricagegedrag: geschikt voor buig-, vorm- en lasprocedures die doorgaans worden gebruikt in ketelbuisassemblages (met de juiste WPS/PQR).
-
Kwaliteitcontroleerbaar: chemische + mechanische tests en gemeenschappelijke NDT-opties ondersteunen veilige acceptatie voor kritieke service.
Onze voordelen
Kopers richten zich meestal op kwaliteitsnauwkeurigheid, dimensionale nauwkeurigheid, traceerbaarheid, testen en oppervlakteconditie.
-
V: Hoe kunt u ervoor zorgen dat de buis echt voldoet aan BS 3059-1 HFS 320?
A: Wij leveren traceerbaarheid van warmtecijfers en MTC's met chemische samenstelling en trekresultaten, afgestemd op de bestelde standaard en kwaliteit. -
V: Hoe zit het met de tolerantie van OD/WT en de problemen met de inrichting tijdens de installatie?
A: We voeren volledige afmetingscontroles uit (OD, WT, lengte, rechte vorm) en houden de toevoer binnen de afmetingsomvang van BS 3059-1 om herwerkingen op het terrein en onverwachte afwijkingen te verminderen. -
V: Kan u NDT en controle van de drukdichtheid ondersteunen?
A: NDT zoals UT/ECT en hydrostatische testen kunnen worden verstrekt indien nodig, plus platte/vlammende controles die gewoonlijk voor ketelbuizen worden gebruikt. -
V: Hoe voorkomt u roest in de doorvoer en afstoting op het oppervlak?
A: We bieden olie-dipping/vernis/fosfatering/schotblasting/verf opties en pakketten om oppervlakken te beschermen tijdens verzending en opslag. -
V: Kunnen wij gebruikmaken van inspectie door derden (SGS/BV/TÜV) of speciale documentatie?
A: Ja onderzoeksverslagen van derden en bijgewerkte documentatiepakketten (bijv. EN 10204 3.2, indien van toepassing) kunnen worden geregeld.
Chemische samenstelling
| Standaard / Klasse | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤ 0.16 | 0.10 ‰ 0.35 | 0.30 ̊0.70 | ≤ 0.04 | ≤ 0.04 |
| ASTM A210 A-1 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 |
| EN 10216-2 P235GH (1.0345) | ≤ 0.16 | ≤ 0.35 | 0.60 ¢1.20 | ≤ 0.025 | ≤ 0.015 |
| JIS G3461 STB340 | ≤ 0.18 | ≤ 0.35 | 0.30 ̊0.60 | ≤ 0.035 | ≤ 0.035 |
| GB/T 5310 20G | 0.17 ‰ 0.23 | 0.17 ‰ 0.37 | 0.35 ̊0.65 | ≤ 0.025 | ≤ 0.015 |
Mechanische eigenschappen (5 verwante niveaus)
De mechanische eigenschappen kunnen variëren afhankelijk van de grootte/dikte en de leveringsomstandigheden; de onderstaande waarden weerspiegelen de algemeen gepubliceerde minimums/bereiken voor elke categorie.
| Standaard / Klasse | Tensile sterkte (MPa) | Vermogensterkte (MPa) | Verlenging (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320 ¥480 | ≥195 | ≥ 25 |
| ASTM A210 A-1 | ≥ 415 | ≥ 255 | ≥ 30 |
| EN 10216-2 P235GH (+N) | 360 ¢ 480 | ≥235 (t≤16 mm) | 24 ¢ 25 |
| JIS G3461 STB340 | ≥340 | ≥ 175 | ≥ 35* |
| GB/T 5310 20G | 410 ¢550 | ≥ 245 | ≥ 24* |
* De verlenging voor STB340 en 20G is afhankelijk van de afmetingen in de gepubliceerde tabellen; de aangegeven waarden zijn algemeen verwezen minima voor typische ketelbuisgroottes.
Uitvoeringsnormen (ASTM / EN / GOST / JIS / GB)
Als uw project gelijkwaardige normen aanvaardt,de volgende standaarden worden gewoonlijk gebruikt voor boiler-/drukbuisvoorziening (de definitieve selectie moet overeenkomen met de ontwerpcode en de voorschriften inzake bedrijfstemperatuur/druk):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 serie (naadloze buizen voor drukdoeleinden, inclusief hoge temperatuursoorten zoals P235GH)
-
GOST: GOST 8731 (technische eisen) + GOST 8732 (hittevervormd naadloos buiswerk; assortiment/afmetingen)
-
JIS: JIS G3461 (ketel- en warmtewisselaarbuizen van koolstofstaal; bijvoorbeeld STB340)
-
GB: GB/T 3087 (laag/middeldrukketel) en GB/T 5310 (hoogdrukketel)
Toepassingsgebieden
Primaire industrieën: stoomketels, elektriciteitsopwekking, petrochemische verwarmingssystemen, industriële warmteoverdracht.
Waar het in het systeem wordt gebruikt
-
Ketels: waterwand/circulatiebuizen, genererende bankbuizen, downcomers en aansluitbuizen (binnen de afmetingsbeperkingen)
-
Superverwarmers/herverwarmers (indien van toepassing volgens ontwerp): buisspullen en onderling verbonden warmzijdebuizen
-
Economisatoren/warmtewisselaars: bundels van warmteoverdrachtbuizen en terugwinningsafdelingen
