Name: GB 28883 Samengestelde naadloze stalen drukbuizen
Brand: TORICH INTERNATIONAL LIMITED
SKU: GB 28883
Price: 900.00 USD
Availability: InStock

MOQ:	1 ton
Prijs:	800-1000 USD/Tons
Standaardverpakking:	In bundels of in houten kisten.
Leveringstermijn:	20-30 dagen op producten
Betaalmethode:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringskapaciteit:	60000 ton/ton per jaar

Detailsinformatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Zhejiang/China

Merknaam

TORICH

Certificering

ISO9001, ISO14001, TS16949

Modelnummer

GB 28883

Materiaal:

Composiet naadloze stalen buis: basislaag van koolstof/gelegeerd staal + roestvrij staal, duplex roe

Standaard:

GB 28883 / GB/T 28883, naadloze samengestelde stalen buizen voor druk

Gemeenschappelijke basiskwaliteiten:

10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG

Buitendiameter:

Φ10–426 mm

Wanddikte:

2–60 mm

Lengte:

Standaard 4.000–12.000 mm; maatwerk 1–12 m in overleg leverbaar

Warmtebehandeling:

Geleverd in warmtebehandelde toestand; warmtebehandelingsproces vastgelegd in het kwaliteitscertific

Drukonderzoek:

Hydrostatische test op elke buis; maximale testdruk 20 MPa; houdtijd ≥10 s; geen lekkage toegestaan

Productbeschrijving

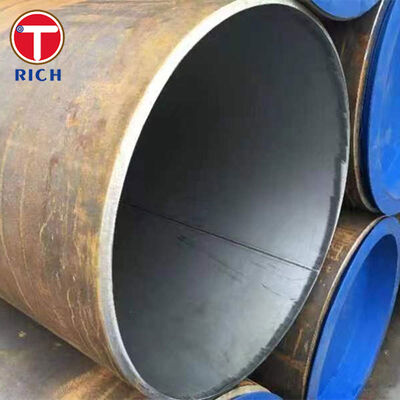

GB 28883 Samengestelde naadloze stalen drukbuizen 0

GB 28883 Samengestelde naadloze stalen drukbuizen

GB 28883 samengestelde naadloze stalen buizen zijn drukdragende bimetalen naadloze buizen die zijn ontworpen voor ketels, drukvaten en drukleidingen waarbij de buis moet worden gecombineerdmechanische sterkte van het onedele metaalmetcorrosiebestendigheid van het bekledingsmetaalDe norm definieert de buis als een composietconstructie van verschillende staalsoorten van binnen en buiten.met een rangschikking op basis van buitengraad + binnengraad en wanddikte, aangegeven als basislaag + bekledingslaagDe norm omvat afmetingen, toleranties, technische eisen, testen, inspecties, merken, verpakkingen en kwaliteitscertificaten voor drukdiensten.

Specificaties

Artikel 1	Specificatie
Materiaal	Samengestelde naadloze stalen buizen: koolstof/gelegeerd staal basislaag + roestvrij staal, duplex roestvrij staal of corrosiebestendige legering bekledingslaag
Standaard	GB 28883 / GB/T 28883, samengestelde naadloze stalen drukbuizen
Gemeenschappelijke basisklassen	10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG
Gemeenschappelijke bekledingsklassen	07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102
Buitendeursdiameter	10 ̊426 mm
Wanddikte	2 ̊60 mm
Dikte van de basislaag	50%~90% van de nominale wanddikte
Dikte van de bekledingslaag	10%~50% van de nominale wanddikte
Lange	Standaard 4000 ∼12000 mm; op maat gemaakte 1 ∼12 m beschikbaar na afspraak
Vaste lengtetolerantie	+20 / 0 mm
OD-tolerantie, warm gewalst / geëxtrudeerd	≤80 mm: ±0,40 mm; >80 ∼325 mm: ±0,75%D of ±1%D, afhankelijk van de wanddikte; >325 mm: ±1%D
OD-tolerantie, koudgewalst/getrokken	≤ 80 mm: ±0,30 mm; > 80 ̊219 mm: ±0,75%D; > 219 ̊325 mm: ±0,75%D of ±1%D; > 325 mm: ±1%D
Geduld met de wanddikte	Warm gewalst: +12,5% / -10%; koud getrokken: S≤3 mm ±0,30 mm, S>3 mm ±10%
Rechtheid	S≤15 mm: ≤1,5 mm/m; 15~~30 mm: ≤ 3,0 mm/m~~
Volledige rechte lengte	Voor nominale diameter ≥ 127 mm: ≤ 0,1% van de buislengte
Oppervlakteconditie	gepolijst of gepekeld; vrij van scheuren, plooien, schorsingen, krullen, rollen en delaminatie
Warmtebehandeling	Leverd in warmtebehandelde toestand; warmtebehandelingsproces vermeld in het kwaliteitscertificaat
Drukonderzoek	Hydrostatische test op elke buis; maximale testdruk 20 MPa; houdtijd ≥10 s; geen lekkage toegestaan

Belangrijkste kenmerken

De definitieve composietwandstructuur: de dikte van het basismetaal wordt gecontroleerd bij50%~90%van de totale wanddikte, terwijl de bekledingdikte wordt gecontroleerd op10% ∼50%, waardoor de buis de druksterkte en de corrosiebestendigheid in evenwicht kan brengen.
Geverifieerde bindprestaties: voor metallurgische fusiecompositbuizen is een slijtsterkte van≥ 210 MPa, en metallurgisch gebonden door explosie gevormd composietbuizen vereisen≥ 140 MPaDe kopers kunnen specificeren≥ 260 MPavoor metallurgische fusiecompositbuizen.
Beheersing van de drukintegriteit: elke buis wordt hydrostatisch getest met behulp vanP = 2SR/D, met een toelaatbare spanning op basis van80% van de slagsterkte van het basismetaal, maximale druk20 MPa, en wachttijdten minste 10 seconden.
NDT-vereiste voor splijtingscompositebuizen: metallurgische fusiecomposit naadloze buizen vereisen een volledige ultrasone test volgensGB/T 5777-2008, aanvaardingsniveauL2.
Grenswaarde voor oppervlaktefouten: de diepte van het verwijderen van oppervlaktefouten mag niet meer bedragen dan10% van de wanddikte, en de resterende wanddikte mag niet lager zijn dan de minimaal toegestane waarde.4% van de wanddikte, met een maximale diepte van0.2 mm.

Onze voordelen

Bezorgdheid van de koper	Onze oplossing
Bindingsfout of delaminatie tijdens buig-, plat- of drukwerk	Voor metallurgische fusiecompositbuizen kan de bindingsscherpheid worden geleverd aan≥ 210 MPa, of≥ 260 MPaBij de platte inspectie kan niet worden vastgesteld of er zichtbare delaminatie of scheuren zijn.
Drukveiligheid en risico op lekkage	Elke buis kan worden voorzien van hydrostatische tests volgens GB 28883, met een maximale testdruk tot20 MPa, wachttijd≥ 10 sDe test van de wervelstroom kan worden gebruikt als een goedgekeurd alternatief voor metallurgische fusiecomposites.
Corrosiebestendigheid van de bekledingslaag	Er zijn roestvrij, duplex roestvrij of corrosiebestendige legeringsbekledingssoorten beschikbaar.GB/T 4334-2008 Methode E, waardoor de geschiktheid voor contact met corrosieve vloeistoffen wordt bevestigd.

Uitvoeringsnormen

Standaard systeem	Gerelateerde norm	Kort beschrijving
GB	GB 28883 / GB/T 28883	Compositief naadloos stalen drukbuizen; belangrijkste toepasselijke norm
GB	GB/T 17395	Afmetingen, vorm, gewicht en toelaatbare afwijkingen voor naadloze stalen buizen
GB	GB/T 5777	Ultrasone testmethode voor naadloze stalen buizen
GB	GB/T 4334	Intergranulaire corrosieproef voor bekleding van roestvrij staal
ASTM	ASTM A213 / A789 / A790, volgens technische overeenkomst	Gebruikt als referentie wanneer kopers een vergelijking van roestvrij of duplex drukbuizen vereisen; niet een direct equivalent van een-op-een composietbuis
Vervaardiging	EN 10216-reeks, volgens technische overeenkomst	Naadloze stalen buizen voor drukdoeleinden; gebruikt als referentiebuis voor drukbuizen voor Europese projecten
JIS	JIS G3458 / JIS G3463, in overleg	Buizen van gelegeerd staal en roestvrij staal voor druk- of warmtewisselaars
GOST	GOST 9941/gerelateerde normen voor drukbuizen, in overleg	Referentie van naadloze corrosiebestendige stalen buizen voor de documentatie van de GOS-markt

Toepassingsgebied

Toepassing: verdamperbuis voor afvalwarmtekotels voor zwavelhoudend chemisch procesgas.

Deze toepassing vereist een drukdragende basislaag voor de boilerservice en een corrosiebestendige bekledingslaag aan de vloeistofcontactzijde om het risico op corrosie door agressieve procesmedium te verminderen.

Chemische samenstelling

In de volgende tabel worden vijf veel voorkomendeniet-metaalsoortenDe waarden zijn massafracties, %.

Graad	C	- Jawel.	Deeltjes	Cr	Mo.	V	P Max	S Max
20 g	0.17 ‰ 0.23	0.17 ‰ 0.37	0.35 ̊0.65	—	—	—	0.025	0.015
20MnG	0.17 ‰ 0.23	0.17 ‰ 0.37	0.70 ¢1.00	—	—	—	0.025	0.015
16Mn	0.12 ̊0.20	0.20 ̊0.60	1.20 ¢1.60	—	—	—	0.025	0.015
15 MoG	0.12 ̊0.20	0.17 ‰ 0.37	0Een.40-0.80	—	0.250.35	—	0.025	0.015
15CrMoG	0.12 ̊0.18	0.17 ‰ 0.37	0Een.40-0.70	0.80 ¢1.10	0Een.40-0.55	—	0.025	0.015

Mechanische eigenschappen

Graad	Treksterkte Rm, MPa	Vermogensterkte ReL/Rp, MPa Min	Verlenging A in lengte, % min	Verlenging A transversaal, % min	Impactenergie KV2 Lange lijn, J min	Impactenergie KV2 transversaal, J min
20 g	410 ¢550	245	24	22	40	27
20MnG	415 ¢560	240	22	20	40	27
16Mn	490 ¢ 670	320	21	19	40	27
15 MoG	450 ¢ 600	270	22	20	40	27
15CrMoG	440 ¢ 640	295	21	19	40	27

GB 28883 Samengestelde naadloze stalen drukbuizen 1

GB 28883 Samengestelde naadloze stalen drukbuizen 2

GB 28883 Samengestelde naadloze stalen drukbuizen 4

GB 28883 Samengestelde naadloze stalen drukbuizen 6

VerhalenGroep, een dienstverlener van één-stop voor grondstoffen die zich bezighoudt met de productie van grondstoffen, O&O en

de handel, heeft30 jaar en ouderDe Europese Commissie heeft in de loop van de afgelopen tien jaar een aantal projecten op het gebied van de

de geloofwaardigheid bij binnenlandse en buitenlandse klanten.

De productie-installatie van het bedrijf beslaat een oppervlakte van meer dan10, 000 vierkante meter, met een jaarlijkse productie

capaciteit van50,000 tonDe Commissie heeft in het kader van haar werkzaamheden op het gebied van de100,000 ton, die kan voldoen aan de gepersonaliseerde behoeften van de klant aan grondstoffen in termen van verscheidenheid en actualiteit.

De groep bezit aandelen in meer dan tien binnenlandse productieondernemingen, waarvan de belangrijkste producten onder meer:

naadloze stalen buizen (koolstofstaal en roestvrij staal), gelaste buizen (koolstofstaal en roestvrij staal), buisbehang (koolstofstaal en roestvrij staal), titanium (titaniumbuizen, titaniumstaven,van titanium, titaniumplaten, enz.), aluminium (aluminiumbuizen, aluminiumstaven, aluminiumgieten, aluminiumgieten, CNC-bewerking) en CNC-diepverwerking van metalen materialen zoals buizen, staven,met een gewicht van niet meer dan 50 kg.

In het verleden30 jaarHet bedrijf heeft geleidelijk nieuwe technologieën en materialen ontwikkeld om aan de behoeften van de

De export naar meer dan 56 landen en nog steeds de groeiende behoeften van klanten en diverse gediversifieerde behoeften.

het aantal uitvoerende landen te vergroten, met als doel de afnemers te helpen de vraag naar grondstoffen op te lossen en de afnemers een enkele aankoop te vergemakkelijken.

Q: Bent u een handelsonderneming of een fabrikant?

A: fabrikant, kan ook handelen.

V: Hoe lang is uw levertijd?

A: Over het algemeen is het 10-15 dagen als de goederen op voorraad zijn, of het is 30-40 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.

V: Levert u monsters? Is het gratis of extra?

A: Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.

Wat zijn uw betalingsvoorwaarden?

A: Betaling <=2000USD, 100% vooraf Betaling>=2000USD, 30% T/T vooraf, saldo voor verzending.

Als u nog meer vragen heeft, kunt u mij gerust contacteren.
