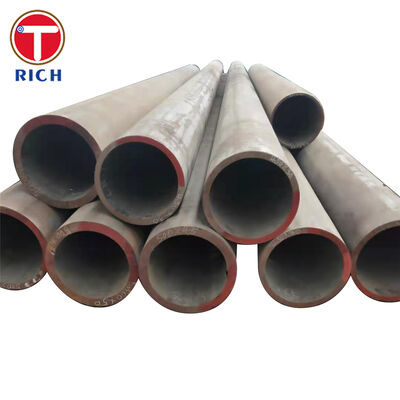

GB/T 34105 Naadloze stalen buizen voor oceaantechnische constructies

GB/T 34105 naadloze stalen buizen zijn ontworpen voor dragende offshore- en scheepsbouwkundige structuren die een gecontroleerde sterkte, laagtemperatuursterkte, lasbaarheid,en een consistente dimensionale prestaties.

De buizen zijn geschikt voor de fabricage van structurele onderdelen die worden blootgesteld aan golfbelasting, trillingen, inslagen, cyclische spanningen en lage temperatuur mariene omgevingen.Beschikbare sterktecategorieën variëren van Q245H tot Q690H, met kwaliteitsklassen geselecteerd op basis van de gespecificeerde Charpy-inslagtesttemperatuur.

Productie kan bestaan uit warmwalsen, warmtebehandeling, rechttrekken, ultrasone testen, dimensie-inspectie, trekproeven en botstesten.leveringsvoorwaarde, inspectieomvang en certificeringseisen moeten in de bestelling worden bevestigd.

Specificaties

Afmetingen buiten het aangegeven productiereeks moeten worden beoordeeld op basis van de geselecteerde kwaliteit, wanddikte, warmtebehandeling, testfrequentie en minimumbestelhoeveelheid.

Hoofdkenmerken

Gecontroleerde opbrengststerkte

De kwaliteitsbenaming geeft het nominale minimumsterkte-niveau aan. De norm omvat structuurstaalklassen met een minimumsterkte van ongeveer 245 MPa tot 690 MPa,om ingenieurs in staat te stellen de structurele capaciteit in evenwicht te brengen, buisgewicht, lasbaarheid en fabricagekosten.

Krachtige slagkracht bij lage temperaturen

Afhankelijk van de geselecteerde klasse en klasse kan Charpy V-notch-testen worden gespecificeerd bij temperaturen zoals 20°C, 0°C, -20°C,-40°C of -60°C.

Voor offshoreprojecten moet de kwaliteitsklasse daarom samen met de kwaliteitsklasse worden vermeld.

Naadloze structurele integriteit

De naadloze productie weg vermijdt een longitudinale las naad. Dit zorgt voor een uniforme omtrek geometrie en maakt de buis geschikt voor structurele leden onderworpen aan buigen, axiale belasting,torsies, trillingen en meerrichtingsvermoeidheidsbelasting.

Beheersing van de lasbaarheid

Om de gespecificeerde sterkte en taaiheid te bereiken, worden koolstofarme en micro-gelegeerde samenstellingen gebruikt.De selectie van verbruiksmateriaal en de procedures na het lassen moeten vóór de vervaardiging worden herzien..

Traceerbare mechanische prestaties

Voor cruciale offshoreprojecten is de traceerbaarheid van het warmtecijfer, de identificatie van de buizen, de identificatie van de gassen, de identificatie van de gassen, de identificatie van de gassen, de identificatie van de gassen en de identificatie van de gassen.Ultrasone inspectiedocumenten en inspectiecertificaten kunnen in het documentatiepakket worden opgenomen..

Onze voordelen

1. Verificatie van de kwaliteit en de impactklasse vóór de productie

Een veel voorkomend aanbestedingsrisico is alleen de sterkte te specificeren en de vereiste Charpy-inslagtemperatuur weg te laten.

Voor de productie bekijken we:

• Ontwerptemperatuur

• Vereiste kwaliteitsklasse

• Dikte van de buiswand

• Warmtebehandelingstoestand

• Charpy-testtemperatuur

• Minimale opgenomen energie

• Project- of classificatiemaatschappijvereisten

Dit verhindert het leveren van een buis die voldoet aan de trekvereisten bij kamertemperatuur, maar niet aan de projectvereisten voor de hardheid bij lage temperaturen.

2. Afstemming van wanddikte en warmtebehandeling

De mechanische eigenschappen, met name de sterkte en de taaiheid, kunnen afhankelijk van de wanddikte en de leveringsomstandigheden variëren.

We matchen de productie route met de bestelde kwaliteit:

• Normalisatie voor stabiele microstructuur en taaiheid

• Normalisatie en tempering indien nodig

• Verdoofing en tempering voor hogere sterkte

• Gecontroleerde koeling voor consistente eigenschappen door de wand

• Representatieve mechanische tests op basis van de overeengekomen inspectiepartij

In het eindcertificaat van de molen wordt de werkelijke warmtebehandeling en de gerapporteerde testresultaten vermeld.

3- Projectdocumentatie en traceerbaarheid

Voor offshorefabrikanten is vaak meer vereist dan een basiscertificaat.

De beschikbare documentatie kan onder meer bestaan uit:

• Inspectiecertificaat

• Warmteanalyse

• Productanalyse indien gespecificeerd

• Verslag van de trekproef

• Rapport van de Charpy-inslagproef

• Verslag van de ultrasone test

• Dimensionele inspectieverslag

• Heatbehandeling

• Markering van buizen en verpakkingslijst

• Bevestiging van de inspectie door derden

• Materiaal-traceerbaarheidlijst

De documentatievereisten moeten in de offertefase worden vermeld om ervoor te zorgen dat het productieplan de testen en de bewaring van de gegevens omvat.

Uitvoeringsnormen

Specifieke toepassing

Beenschroeven voor platformen op zee

GB/T 34105 naadloze buizen kunnen worden gebruikt voor de vervaardiging van buisvormige diagonale beugels voor offshore platformondersteuningsconstructies.

De beugelstukken dragen axiale, buig- en cyclische belastingen over die worden gegenereerd door:

• Golfwerking

• Windbelasting

• Vibratie van het platform

• Bewerking van apparatuur

• Installatiebelastingen

• Herhaaldelijke belasting van het milieu

Voor deze toepassing moet de afnemer de vereiste kwaliteit, kwaliteitsklasse, ontwerptemperatuur, afmetingen, corrosievergunning, lasprocedure, ultrasone testniveau,eisen voor het coatingsysteem en de inspectie door derden.

Chemische samenstelling

De volgende tabel geeft een praktische aanbestedingsreferentie voor vijf gemeenschappelijk gespecificeerde sterkte niveaus.warmteanalyse, de toepasselijke tabel in GB/T 34105-2017, en het certificaat van de inspectie van de molen.

Waarden zijn massafracties in procent.

Mechanische eigenschappen

Richtlijnen inzake kwaliteitsklassen en impactonderzoeken

Inspectie en testen

Afhankelijk van de volgorde en de graad kan de inspectie betrekking hebben op:

• Chemische warmteanalyse

• Chemische productanalyse

• Trekproeven

• Charpy V-notch-inslagonderzoek

• Waar van toepassing, platte- of buigproef

• Ultrasone testen

• Visueel oppervlakteonderzoek

• Meting van de buitendiameter

• Bepaling van de wanddikte

• Lange en rechte controle

• Eindinspectie

• Verificatie van het merkteken

• Inspectie door derden

In het onderzoek moeten het ultrasone testniveau, de testfrequentie, de aanvaardingscriteria en het type inspectiedocument worden vermeld.

Informatie over bestellingen

Een volledig onderzoek moet de volgende aspecten omvatten:

• Voor de toepassing van deze richtlijn geldt dat:

• Staalklasse en kwaliteitsklasse

• Buitendeurs

• Wanddikte

• Lange

• Hoeveelheid of totaalgewicht

• Leveringsvoorwaarde

• Ontwerptemperatuur

• Charpy-testtemperatuur en opgenomen energie

• Dimensionele tolerantievereisten

• Requirements voor rechtheid

• Voorschriften voor ultrasone tests

• Einde voorbereiding

• Oppervlaktebescherming of -coating

• Type inspectiedocument

• Inspectie door derden of door een classificatiemaatschappij

• Vermelding en verpakking

De juiste omschrijving van deze parameters is van essentieel belang, aangezien van naam vergelijkbare offshore structuurbuizen aanzienlijk kunnen verschillen op het gebied van laagtemperatuursterkte, lasbaarheid, dimensionale nauwkeurigheid,omvang van de inspectie en documentatie.
