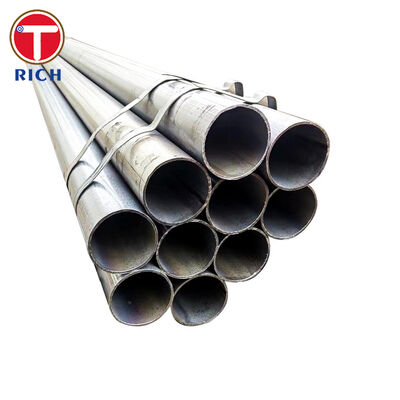

ASTM A135 elektrisch weerstandsgelaste stalen buis voor vloeistoftransport

ASTM A135 elektrisch weerstandsgelaste stalen buis wordt vervaardigd uit platgewalst koolstofstaal met behulp van hoogfrequent elektrisch weerstands- of elektrisch inductielassen zonder toevoeging van vulmetaal. Het is bedoeld voor het transporteren van water, gas, damp, perslucht en andere compatibele vloeistoffen in industriële en commerciële leidingsystemen.

De ASTM A135/A135M-specificatie bevat twee materiaalkwaliteiten: klasse A en klasse B. klasse A biedt een grotere geschiktheid voor buig-, wikkel- en flensbewerkingen, terwijl klasse B een hogere minimale vloei en treksterkte biedt. Lasnaden van klasse B moeten een warmtebehandeling of -behandeling ondergaan, zodat er geen ongehard martensiet in het lasgebied achterblijft.

ASTM A135 dekt doorgaans buizen van NPS 2 tot en met NPS 30 met nominale gemiddelde wanddiktes tot 12,70 mm. Het omvat ook geselecteerde lichtwandige buizen van NPS 3/4 tot en met NPS 5. Niet-standaardafmetingen kunnen worden geleverd als aan alle andere specificatievereisten wordt voldaan.

Specificaties

De werkelijke beschikbaarheid van maten moet worden bevestigd aan de hand van het geselecteerde leidingschema, de productieroute, de eindafwerking en de projecthoeveelheid.

Belangrijkste kenmerken

Gecontroleerde ERW-lasintegriteit

De langsnaad wordt gevormd door verwarming en druk door elektrische weerstand of elektrische inductie, zonder toevoeging van vulmetaal. Dit produceert een smalle, doorlopende laszone en ondersteunt een consistente productie van grote volumes.

Voor ASTM A135 klasse B moet het lasgebied een warmtebehandeling ondergaan of anderszins worden verwerkt, zodat er geen ongehard martensiet achterblijft. Deze eis verkleint het risico op een plaatselijk harde en brosse lasstructuur.

Gedefinieerde sterkteniveaus

ASTM A135 klasse A heeft een minimale vloeigrens van 205 MPa en een minimale treksterkte van 330 MPa. Klasse B verhoogt deze minimumwaarden tot respectievelijk 240 MPa en 415 MPa.

Geschiktheid voor fabricage

Kwaliteit A is de ASTM A135-kwaliteit die specifiek is geïdentificeerd als geschikt voor flenzen en buigen. Bij de keuze van de kwaliteit moet daarom niet alleen rekening worden gehouden met de werkdruk, maar ook met het vereiste fabricageproces. Klasse B mag niet automatisch worden vervangen als ernstige buig- of flensvorming vereist is.

Verificatie van druklekkage

Elke productielengte kan worden onderworpen aan de door de norm vereiste hydrostatische test. Voor bepaalde Schedule 10-formaten kan een niet-destructieve elektrische test als alternatief worden geaccepteerd, indien toegestaan ​​door de specificatie en goedgekeurd door de koper.

Wanneer hydrostatisch testen wordt vervangen door een goedgekeurde NDE-methode, moeten de inspectieroute en productmarkering duidelijk in de aankoopdocumentatie worden vermeld.

Dimensionale compatibiliteit

Buitendiameters en geplande wanddiktes worden normaal gesproken geselecteerd volgens ASME B36.10M buisafmetingen. Dit maakt compatibiliteit mogelijk met standaard fittingen, koppelingen, groeven, steunen en kleppen die zijn ontworpen voor NPS-leidingsystemen.

Onze technische voordelen

1. Geverifieerde lasnaadconditie voor klasse B

Een vaak voorkomende zorg bij aanbestedingen is of klasse B-buizen alleen maar in de gelaste toestand zijn geleverd zonder adequate controle over de door hitte beïnvloede zone.

Ons productietraject registreert de lasnaadbehandelingsparameters per productiepartij. Klasse B-materiaal wordt verwerkt om te voorkomen dat ongetemperd martensiet in het lasgebied achterblijft. Op verzoek kunnen ondersteunende gegevens de lasbehandelingsinstellingen, metallografische verificatie, hardheidskartering en BDE-resultaten omvatten.

2. Traceerbare drukteststatus

Kopers ontvangen vaak offertes waarop staat ‘getest’, zonder te specificeren of de leiding hydrostatisch is getest of is onderzocht met behulp van een alternatieve elektrische methode.

Elke offerte en maalcertificaat kan het volgende identificeren:

• De gebruikte inspectiemethode

• De toepasselijke testdruk- of BDE-procedure

• De testdatum en productiepartij

• Of hydrostatisch testen is vervangen door een goedgekeurd alternatief

• Elke vereiste “NH” of gelijkwaardige teststatusmarkering

Dit voorkomt dubbelzinnigheid tijdens de documentbeoordeling, locatie-inspectie en definitieve acceptatie.

3. Kwaliteits- en fabricagebeoordeling vóór productie

Klasse B heeft een hogere sterkte, maar is niet automatisch de juiste keuze voor elk vervaardigd leidingsamenstel. ASTM A135 identificeert klasse A specifiek als geschikt voor flenzen en buigen.

Vóór productie kan de bestelling worden beoordeeld op basis van:

• Vereist bedrijfsmedium

• Ontwerpdruk en temperatuur

• Eisen op het gebied van draadsnijden, groefsteken, buigen of flenzen

• Vereiste oppervlaktecoating

• Toepasselijke fittingen en verbindingssysteem

• Hydrostatische of BDE-acceptatieroute

Deze beoordeling vermindert het risico van de aanschaf van een kwaliteit met een hogere sterkte die niet geschikt is voor de beoogde vervormingsbewerking.

Uitvoeringsnormen

Equivalente normen mogen niet als automatisch uitwisselbaar worden behandeld. Materiaalkwaliteit, chemie, sterkte, afmetingen, testen, coating en certificering moeten vóór vervanging worden beoordeeld.

Specifieke toepassing: aftakkingsleidingen voor brandsprinklers

Eén specifieke toepassing is een zwarte Schedule 10 ASTM A135 klasse B ERW-buis die wordt gebruikt als aftakleiding in een nat-pijpsprinklersysteem.

Bij deze toepassing verdeelt de leiding het water onder druk van de dwarsleiding naar de afzonderlijke sprinklerkoppen. Klasse B biedt een minimale vloeigrens van 240 MPa en een minimale treksterkte van 415 MPa, terwijl de lichtere Schedule 10-wand het geïnstalleerde buisgewicht kan verminderen in vergelijking met zwaardere Schedule 40-configuraties.

Het uiteindelijke systeemontwerp moet nog steeds voldoen aan de toepasselijke brandvoorschriften, hydraulische berekeningen, toelatingseisen, koppelingssysteem, corrosietolerantie en goedkeuring door de lokale overheid. Het voldoen aan ASTM-materiaal alleen leidt niet tot goedkeuring van het systeem.

Chemische samenstelling

ASTM A135 zelf bevat alleen klasse A en klasse B. De extra rijen hieronder zijn inkoopreferentiekwaliteiten die vaak worden vergeleken in internationale vloeistofpijpprojecten. Ze mogen niet worden gecertificeerd of gemarkeerd als ASTM A135, tenzij ze onafhankelijk voldoen aan alle ASTM A135-vereisten.

Maximale waarden worden weergegeven, tenzij anders vermeld.

ASTM A53 Type E kwaliteiten A en B kunnen bovendien koper, nikkel, chroom, molybdeen en vanadium beperken wanneer deze elementen opzettelijk worden toegevoegd of aanwezig zijn als restelementen.

Mechanische eigenschappen

De volgende waarden zijn minimumvereisten bij kamertemperatuur, tenzij er een bereik wordt weergegeven.

ASTM A135-rek voor stripmonsters met dunnere wanden wordt berekend op basis van de gespecificeerde wanddikte in plaats van te worden weergegeven door één universeel percentage. De gerapporteerde verlenging moet daarom de oriëntatie van het monster, het type monster, de meetlengte en de werkelijke wanddikte identificeren.

Inspectie en testen

Een compleet ASTM A135-inspectieplan kan het volgende omvatten:
