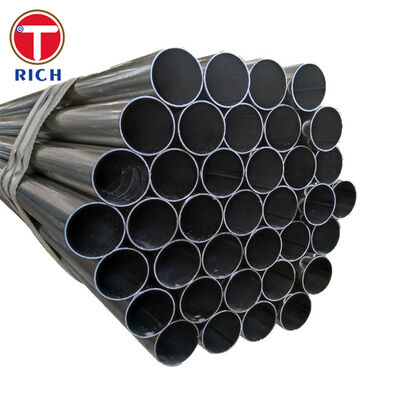

ASTM A523 Plain-End Electrical-Resistance-Welded Steel Pipe voor hoogdrukkabelcircuits

ASTM A523 elektrisch gelaste stalen buizen met elektrische weerstand zijn speciaal vervaardigd als drukdichte leidingen voor elektrische kabelsystemen met hoge drukbuizen.Het wordt geleverd in type E constructie, met een nominale wanddikte van 5,56 mm tot 14,27 mm, afhankelijk van de bestelde grootte.

In tegenstelling tot drukbuizen voor algemene doeleinden is ASTM A523 bedoeld om een continue stalen behuizing te vormen rond hoogspanningselektrische kabels en de onder druk gehouden isolerende vloeistof of gas.De pijpleiding moet daarom gecontroleerde afmetingen hebben., betrouwbare integriteit van de ERW-naad, gladde interne oppervlakken, lasbaarheid en resistentie tegen lekken tijdens langdurige ondergrondse dienst.

Graad A wordt normaal gesproken gekozen wanneer uitgebreide buigingen, flaringen of bellen vereist zijn.

Productspecificaties

Standaard groottebereik

De nominale wanddikte wordt geselecteerd op basis van de grootte van de buis en het ontwerp van het project, binnen het ASTM A523-standaardbereik van 5,56 × 14,27 mm.Andere dimensiekombinaties kunnen worden geleverd wanneer zij voldoen aan alle resterende eisen van ASTM A523/A523M..

Hoofdkenmerken

Bouw van drukdichte ERW's

De longitudinale naad wordt geproduceerd door elektrische weerstandslassen zonder de opzettelijke toevoeging van vulmetalen.met een gewicht van meer dan 10 kg,.

Elke buis wordt hydrostatisch getest om de drukbeheersing te verifiëren.onvolledige lasfusie en andere drukgerelateerde onderbrekingen vóór verzending.

Gecontroleerde interne geometrie

Hoogdrukkabelcircuits vereisen een relatief soepele interne doorgang omdat elektrische kabels na veldmontage door lange pijpleidingen kunnen worden getrokken.scherpe randen, zware schaal of lokale afmetingsbeperkingen kunnen de kabelomhulsel beschadigen of de installatieweerstand verhogen.

De interne lasversterking wordt derhalve gecontroleerd en afgesneden volgens de fabricageprocedure en de aankoopspecificatie.

Vormbaarheid per graad

Klasse A heeft een minimale treksterkte van 330 MPa en een minimale opbrengststerkte van 205 MPa.Het lagere sterktepeil zorgt voor een grotere flexibiliteit bij het vormen en maakt het de voorkeurskwaliteit voor projecten die veel buigen vereisen, flaring of belletjes.

Klasse B heeft een minimale treksterkte van 415 MPa en een minimale uitslagsterkte van 240 MPa.Het wordt geselecteerd wanneer een hogere mechanische sterkte vereist is met behoud van lasbaarheid en normale koelvormende capaciteit.

Lasbare koolstof-staal samenstelling

De koolstof- en mangaangrenzen worden gecontroleerd om een praktisch evenwicht te bereiken tussen sterkte, lasbaarheid en vormprestaties.De plainpunten kunnen worden voorbereid voor veldbottwelding met behulp van een goedgekeurde lasprocedure die geschikt is voor de bestelde kwaliteit en wanddikte.

Dimensionale stabiliteit

De gespecificeerde buitendiameter, wanddikte, uiteindelijke vierkantheid en rechtheid worden gecontroleerd om de uitlijning van het veld te ondersteunen.Precieze geometrie vermindert de mismatch tussen aangrenzende buis secties en vergemakkelijkt consistente omtrek veld lassen.

Onze voordelen

1. Hoe wordt de naadintegrititeit van ERW geverifieerd?

Voor hogedrukkabelleidingen is alleen visuele inspectie onvoldoende, omdat na de installatie kleine naaddiscontinuiteiten lekkagepaden kunnen worden.

Ons inspectieplan kan bestaan uit:

• Hydrostatische test van elke buis

• Ultrasone of elektromagnetische inspectie van het lasgebied

• Vervlakte tests op de soliditeit en de ductiliteit van de las

• Trekproeven per productiepartij

• Visueel en dimensionaal onderzoek van de lengte naad

Inspectiedocumenten en traceerbaarheid van materialen kunnen in de productiedocumentatie worden opgenomen.

2. Hoe wordt schade aan kabels voorkomen tijdens het trekken?

Professionele aannemers van kabelsystemen maken zich zorgen over interne lasflits, scherpe pijpleinden, schalen en vreemde materialen, omdat deze omstandigheden de kabelschijven tijdens de installatie kunnen beschadigen.

Om dit risico te verminderen kan de buis worden geleverd met:

• Beheerde en afgesneden interne ERW-flits

• met een breedte van niet meer dan 15 mm

• Schoon binnenste oppervlakken

• Verwijdering van losse schubben en vreemd materiaal

• Facultatieve interne reinigingsinspectie

• Beschermende eindkappen voor vervoer en opslag

De eisen voor de aanvaardbaarheid van de interne oppervlakte kunnen vóór de productie in de bestelling worden vastgesteld.

3Hoe worden problemen met het veldlassen en de uitlijning onder controle gebracht?

Slechte vierkantheid aan het einde, overmatige ovaliteit of inconsistente buitendiameter kunnen variatie van de wortel-kloof en omtrekverschil in het veld veroorzaken.

Onze dimensionale controle omvat:

• Controle van de buitendiameter op meerdere pijplijnen

• Bevestiging van de wanddikte

• Controle van de eindkwadraat

• Rechtelijkheidscontrole

• Controles van eindrondheid en ovaliteit

• Matching en identificatie van speciale projectpartijen

De beveling kan ook worden geleverd volgens een goedgekeurde veldlassen specificatie, hoewel het standaardproduct is voorzien van eenvoudige uiteinden.

Uitvoeringsnormen

ASTM A523 mag niet worden vervangen door een algemene norm voor drukbuizen zonder goedkeuring van de ontwerper van het kabelsysteem.de vormingsvoorschriften en de testvereisten zijn specifiek verbonden met hoogdrukbuisvormige elektrische kabelcircuits;.

Specifieke toepassing

Ondergrondse hoogdruk-olie-gevulde kabelleiding

De pijp wordt gebruikt als gelaste stalen behuizing voor een ondergrondse olie gevulde hoogdruktransmissiecabelcircuit.

De individuele buizenlengtes worden in het veld uitgelijnd en omtrekgesweisd om een continue drukdichte leiding te creëren.en het voltooide circuit is gevuld met onder druk gelegde dielectrische vloeistof.

De staalpijp vervult verschillende functies:

• bevat de onder druk geplaatste dielectrische vloeistof

• Beschermt de elektrische kabels tegen bodembelastingen en mechanische schokken

• Biedt een continue gecontroleerde route voor de installatie van kabels

• Weerstand tegen externe belastingen tijdens ondergrondse dienstverlening

• Ondersteunt lekdichte gelaste verbindingen tussen pijpleitingen

• Beschermt het kabelsysteem tegen vocht en blootstelling aan het milieu

De leiding is niet bedoeld om als elektrische geleider te functioneren en mag niet worden gespecificeerd als een algemene olie-, gas- of procesvloeistof-transmissielijn zonder een afzonderlijke technische beoordeling.

Chemische samenstelling

Mechanische eigenschappen
