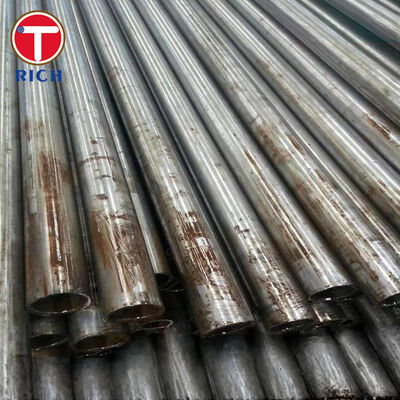

ASTM A524 naadloze koolstofstalen buis voor atmosferische dienst en dienst bij lagere temperaturen

ASTM A524 naadloze koolstofstalen buis is primair ontworpen voor drukleidingsystemen die werken bij atmosferische en gematigd lagere temperaturen. Het is vervaardigd uit gedoofd, fijnkorrelig koolstofstaal en wordt geleverd in Grade I of Grade II, afhankelijk van de wanddikte.

De buis kan worden geproduceerd door warmafwerking of koudtrekken en moet na het vormen een warmtebehandeling ondergaan. Het is geschikt voor lassen, buigen, flensverbindingen, nauwe wikkelingen en vergelijkbare fabricagebewerkingen. Typische levering omvat dimensionale inspectie, trekproeven, afvlakking- of buigproeven en hydrostatische of goedgekeurde niet-destructieve inspectie.

ASTM A524/A524M heeft betrekking op buismaten van NPS 1/8 tot NPS 26, wat overeenkomt met DN 6 tot DN 650. Afmetingen worden over het algemeen geleverd volgens ASME B36.10M, tenzij anders gespecificeerd door de koper.

Specificaties

Belangrijkste kenmerken

Fijnkorrelige gedoofde staalconstructie

ASTM A524 buis moet worden geproduceerd uit volledig gedoofd staal met behulp van fijnkorrelige praktijk. Deze gecontroleerde staalproductieroute verbetert de structurele uniformiteit en ondersteunt betrouwbare vorm-, las- en drukbestendigheidsprestaties.

Gecontroleerde koolstof- en mangaangehalte

Het maximale koolstofgehalte is beperkt tot 0,21%, terwijl mangaan wordt gecontroleerd tussen 0,90% en 1,35%. Deze samenstelling biedt een praktische balans tussen sterkte, ductiliteit en lasbaarheid.

Gedefinieerde sterkte volgens wanddikte

De keuze van de kwaliteit wordt bepaald door de wanddikte:

• Graad I is van toepassing op wanddiktes van 9,52 mm en lager.

• Graad II is van toepassing op wanddiktes groter dan 9,52 mm.

Graad I biedt een minimale vloeigrens van 240 MPa. Graad II biedt een minimale vloeigrens van 205 MPa met verhoogde minimale rek voor dikwandige buizen.

Verplichte warmtebehandeling na vorming

Zowel warm afgewerkte als koud getrokken buizen worden opnieuw verwarmd tot een temperatuur boven 845°C. Ze worden vervolgens aan de lucht afgekoeld of in de koelkamer van een oven met gecontroleerde atmosfeer.

Deze behandeling vermindert resterende vormspanningen en produceert consistentere mechanische eigenschappen in de gehele buissectie.

Geschikt voor secundaire fabricage

ASTM A524 buis is bedoeld om geschikt te blijven voor:

• Lassen

• Koud buigen

• Flensverbindingen

• Nauwe wikkelingen

• Bewerking

• Eindvorming

• Montage van druksystemen

Productieprocedures moeten nog steeds worden gekwalificeerd volgens de code van de eindapparatuur en de bedrijfsomstandigheden.

Onze voordelen

Kwaliteitscontrole op basis van wanddikte

Een veelvoorkomend inkoopkwestie is het bestellen van Graad I of Graad II zonder de werkelijke nominale wanddikte te bevestigen. ASTM A524 behandelt deze niet als vrij uitwisselbare materiaalkwaliteiten.

Ons materiaalbeoordelingsproces koppelt de bestelde wanddikte aan de juiste classificatie:

• Wanddikte tot en met 9,52 mm: Graad I

• Wanddikte boven 9,52 mm: Graad II

Dit voorkomt onjuiste kwaliteitsidentificatie op offertes, productiegegevens, buismarkeringen en inspectiecertificaten.

Traceerbare warmtebehandeling en materiaaldocumentatie

Kopers van buizen voor druktoepassingen vereisen doorgaans bewijs dat het materiaal de gespecificeerde warmtebehandeling na vorming heeft ondergaan.

Productiegegevens kunnen omvatten:

• Warmtenummer

• Productieroute

• Warmtebehandelingsconditie

• Chemische analyse

• Resultaten trekproef

• Resultaten hydrostatische of niet-destructieve test

• Eindafmetingen

• Productmarkering

• EN 10204 3.1 inspectiecertificaat

Deze traceerbaarheid ondersteunt de inkomende inspectie en de beoordeling van documentatie voor drukmateriaal.

Dimensionale en testvereisten bevestigd vóór productie

Alleen buisafmetingen zijn niet voldoende om een ASTM A524 bestelling te definiëren. De koper moet ook het vereiste schema, buisuiteinde, testmethode, lengte, oppervlakteconditie en inspectiedocumentatie specificeren.

Vóór productie kan de bestelling worden beoordeeld op:

• NPS of buitendiameter

• Nominale wanddikte of schema

• Graad I of Graad II

• Warm afgewerkte of koud getrokken conditie

• Vaste of willekeurige lengte

• Gladde of afgeschuinde uiteinden

• Hydrostatische of niet-destructieve testen

• Oppervlaktebescherming

• Markeringseisen

• Type inspectiecertificaat

Dit vermindert technische afwijkingen tussen de inkooporder, het productieplan en de eindinspectiedocumenten.

Uitvoeringsnormen

Toepassing

Leidingen voor opslagtanks voor vloeistoffen bij lage temperaturen

ASTM A524 naadloze koolstofstalen buis kan worden gebruikt voor transferleidingen die zijn aangesloten op opslagtanks voor vloeistoffen bij lage temperaturen, waar de gespecificeerde ontwerptemperatuur, ontwerpdruk, corrosietoelage en toepasselijke leidingscode koolstofstaalconstructie toestaan.

In deze toepassing transporteert de buis procesvloeistof tussen het opslagvat, de pompuniteit, de klepassemblage en de downstream procesapparatuur. De naadloze constructie elimineert de longitudinale lasnaad, terwijl de fijnkorrelige gedoofde staalstructuur de vorming en het lassen tijdens de systeemfabricage ondersteunt.

De uiteindelijke materiaalkeuze moet worden bevestigd tegen de minimale ontwerptemperatuur van het metaal en de impacttestvereisten van de toepasselijke technische code. ASTM A524 mag niet als geschikt voor cryogene toepassingen worden beschouwd zonder een volledige ontwerpbeoordeling.

Chemische samenstelling

Mechanische eigenschappen

Productie en warmtebehandeling

Het staal moet volledig gedoofd zijn en vervaardigd met fijnkorrelige praktijk. Het kan worden geproduceerd door elektrische oven, basis-zuurstof of een ander proces dat is toegestaan door de toepasselijke editie van de standaard.

De buis kan warm afgewerkt of koud getrokken zijn, onderhevig aan maatgerelateerde productiebepalingen. Na het vormen moet de buis opnieuw worden verwarmd tot boven 845°C en worden afgekoeld aan de lucht of in de koelkamer van een oven met gecontroleerde atmosfeer.

De typische productievolgorde omvat:

Staalproductie en chemische analyse
Billetvoorbereiding
Perforatie
Warmwalsen of koudtrekken
Warmtebehandeling
Rechttrekken
Eindafwerking
Dimensionale inspectie
Mechanische testen
Hydrostatische of niet-destructieve testen
Oppervlaktebescherming
Markering en certificering

Inspectie en testen
