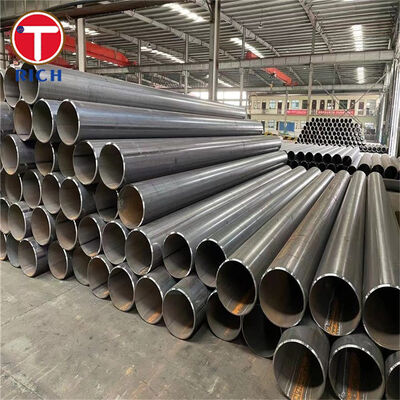

ASTM A671 Elektrisch-fusi-gelaste stalen buis voor lagere temperaturen

ASTM A671 elektrisch-fusi-gelaste stalen buis wordt vervaardigd uit plaatstaal van drukvatkwaliteit, koolstof- of legeringstaal, met toevoeging van vulmetaal tijdens het lassen. Het is voornamelijk ontworpen voor hogedruk leidingsystemen die werken bij atmosferische en lagere temperaturen.

De ASTM A671-kwaliteit identificeert de plaat voor drukvaten die voor de buisproductie wordt gebruikt, terwijl het classificatienummer de vereiste warmtebehandeling van de buis, radiografisch onderzoek en de druktestconditie definieert. Veelvoorkomende koolstofstaalkwaliteiten zijn CB60, CB65, CB70, CC60, CC65 en CC70. Voor drukleidingen voor lagere temperaturen wordt vaak de CC-serie met fijne korrel, vervaardigd uit ASTM A516/A516M plaat, gespecificeerd.

ASTM A671 dekt nominaal buizen met een buitendiameter van 400 mm of groter en een wanddikte van 6 mm of meer. Andere afmetingen kunnen ook worden geleverd wanneer aan alle toepasselijke vereisten van de specificatie wordt voldaan.

Specificaties

Belangrijkste kenmerken

Kwaliteit en klasse worden afzonderlijk gedefinieerd

ASTM A671 gebruikt niet alleen de kwaliteit om de afgewerkte buistoestand te definiëren.

Bijvoorbeeld:

ASTM A671 CC60 Klasse 22

CC60 identificeert buizen vervaardigd uit ASTM A516/A516M Grade 60 fijnkorrelig, gedoofd koolstofstaalplaat.

Klasse 22 betekent:

• De buis wordt na het lassen spanningsarm gemaakt.

• De lassen worden radiografisch onderzocht.

• De buis wordt onder druk getest.

Deze identificatie van kwaliteit plus klasse is belangrijk bij het specificeren van buizen voor druksystemen, omdat twee buizen van dezelfde kwaliteit verschillende warmtebehandelings- en inspectiecondities kunnen hebben.

Gecontroleerde grote diameter geometrie

ASTM A671 stelt dimensionale limieten vast die geschikt zijn voor gefabriceerde drukleidingen:

• Buitendiametertolerantie: ±0,5%

• Maximale uit-rondheid: 1%

• Uitlijnafwijking: maximaal 3 mm over 3 m

• Minimale wanddikte: niet meer dan 0,3 mm onder de nominale dikte

• Lengtetolerantie voor niet-bewerkte buizen: -0 / +13 mm

Deze controles zijn met name belangrijk voor lassen op locatie van grote diameters, flensuitlijning, spoelefabricage en voorbereiding van cirkelvormige verbindingen.

Gedefinieerde las- en druktestklassen

ASTM A671 biedt meerdere productieklassen, zodat de inspectie kan worden afgestemd op de projectvereisten.

Aanvullende precipitatie-warmtebehandelingsklassen zijn beschikbaar voor toepasselijke legeringskwaliteiten.

Onze voordelen

1. Hoe kan de juiste ASTM A671-klasse worden bevestigd vóór de productie?

Een veelvoorkomend inkooprisico is het specificeren van alleen “ASTM A671 CC60” zonder de vereiste klasse te definiëren. De kwaliteit alleen identificeert de basismateriaalplaat, maar definieert niet volledig de warmtebehandeling, radiografie of druktesten.

Vóór de productie kan de materiaalomschrijving daarom in een volledig formaat worden bevestigd, zoals:

ASTM A671/A671M CC60 Klasse 22

De productieroute kan dan direct worden afgestemd op de bestelling:

Plaatstaal voor drukvaten → vormen → EFW lassen → spanningsarm maken → radiografisch onderzoek → druktest → dimensionale inspectie.

Dit vermindert ambiguïteit tussen de bestelling, de productieroute, het inspectieplan en de materiaaldocumentatie.

2. Hoe wordt de integriteit van lassen gecontroleerd voor druktoepassingen?

Voor projecten die geverifieerd lasonderzoek vereisen, omvatten klassen 11/12, 21/22, 31/32, 41/42 en 51/52 radiografische onderzoekvereisten volgens ASTM A671.

Wanneer de bijbehorende drukgeteste klasse wordt besteld, kan elke productbatch ook worden gedocumenteerd met toepasselijke druktestrecords.

Beschikbare inspectiedocumentatie kan omvatten:

• Traceerbaarheid van materiaal warmtenummer

• Certificaten van plaatstaal

• Identificatie van lasprocedure

• Radiografische onderzoeksverslagen

• Druktestverslagen

• Mechanische testrapporten

• Dimensionale inspectierapporten

• Eindcertificaat van materiaalinspectie

Aanvullende NDT of slagtesten kunnen worden opgenomen indien vereist door de projectspecificatie.

3. Hoe worden grote diameter buizen gecontroleerd voor montage op locatie?

Grote EFW-buizen vereisen meer dan nominale OD- en wanddiktecontrole. Ovaliteit en longitudinale uitlijning hebben directe invloed op de voorbereiding van cirkelvormige lassen op locatie.

Afgebouwde buizen worden daarom gecontroleerd op ASTM A671 dimensionale limieten, waaronder:

• OD: ±0,5%

• Uit-rondheid: ≤1%

• Uitlijning: ≤3 mm over 3 m

• Minimale wanddikte: niet meer dan 0,3 mm onder de nominale dikte

Voor fabricageprojecten kunnen aanvullende dimensionale inspectiepunten zoals einddiameter, haaksheid van het uiteinde, afschuiningsgeometrie, omtrek en buislengte worden opgenomen in het inspectieplan.

Uitvoeringsnormen

ASTM, EN, JIS, GOST en GB kwaliteiten mogen niet als automatisch uitwisselbaar worden beschouwd. Substitutie moet worden geverifieerd op basis van chemische samenstelling, mechanische sterkte, slagtesttemperatuur, lasproces, warmtebehandeling, inspectievereisten en toepasselijke drukontwerpcodes.

Toepassing

LNG Terminal Laagtemperatuur aardgastransportleiding

ASTM A671 CC60 of CC65 EFW buis kan worden gespecificeerd voor grote diameter laagtemperatuur aardgastransportleidingen bij LNG-afhandelingsfaciliteiten wanneer de geselecteerde kwaliteit, klasse, slagtestvereisten, ontwerptemperatuur en toepasselijke leidingscode zijn geverifieerd door de projectingenieur.

Voor deze toepassing wordt Klasse 22 of Klasse 32 vaak overwogen, waarbij warmtebehandeling na lassen of normalisatie, radiografisch lasonderzoek en druktesten vereist zijn door de projectspecificatie.

De exacte materiaalkeuze moet gebaseerd zijn op de minimale ontwerpmetaaltemperatuur en de vereiste Charpy-slagprestaties, in plaats van alleen op de sterkte van de buis.

Chemische samenstelling

De volgende waarden tonen representatieve ASTM plaat chemievereisten gebruikt voor de productie van vijf veelvoorkomende ASTM A671 koolstofstaal buiskwaliteiten.

Waarden zijn gebaseerd op warmteanalyse. Koolstoflimieten hieronder zijn van toepassing op A515 plaat tot 25 mm dik en A516 plaat tot 12,5 mm dik. Koolstoflimieten nemen toe voor bepaalde grotere plaatdiktes; daarom moet de toepasselijke plaatdikte altijd worden gecontroleerd aan de hand van de corresponderende ASTM A515/A515M of ASTM A516/A516M vereiste.

Mechanische eigenschappen

De ASTM A671 buiskwaliteit ontleent zijn basismetaalsterkte aan de corresponderende specificatie voor plaatstaal voor drukvaten.
